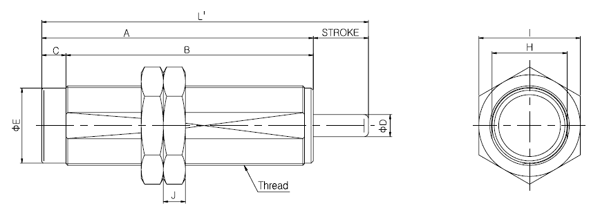

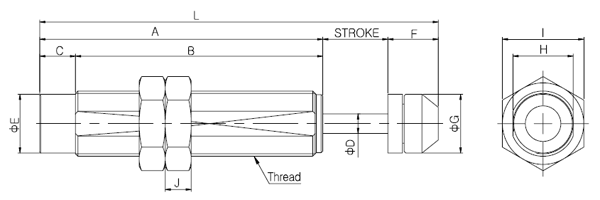

<GSSB
TYPE - CAP With cap> |
|
|
|
|

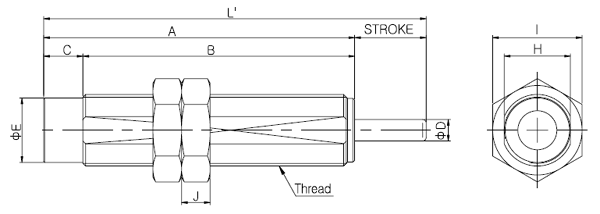

<GSS
TYPE - Without cap> |
|
|
|
DIMENSION |
(Unit : mm) |
|
Model |
|
Thread |
|
Stoke(mm) |
|
L |
|
L' |
|
A |
|
B |
|
C |
|
D |
|
E |
|
F |
|
G |
|
H |
|
I |
|
J |
|
GSS(B)8-6 |
|
M8¡¿1.0 |
|
6 |
|
58 |
|
51 |
|
45 |
|
40 |
|
5 |
|
3 |
|
6.8 |
|
7 |
|
6.8 |
|
- |
|
12 |
|
4 |
|
GSS(B)10-8 |
|
M10¡¿1.0 |
|
8 |
|
64 |
|
57 |
|
49 |
|
44 |
|
5 |
|
3 |
|
8.8 |
|
7 |
|
8.6 |
|
- |
|
13 |
|
4 |
|
GSS(B)12-10 |
|
M12¡¿1.0 |
|
10 |
|
73.5 |
|
64.5 |
|
54.5 |
|
48 |
|
6.5 |
|
4 |
|
10.8 |
|
9 |
|
10.5 |
|
- |
|
14 |
|
5 |
|
GSS(B)14-15F |
|
M14¡¿1.0 |
|
15 |
|
91 |
|
79.5 |
|
64.5 |
|
53.5 |
|
11 |
|
4 |
|
12.2 |
|
11.5 |
|
12 |
|
12.5 |
|
19 |
|
6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)14-15 |
|
M14¡¿1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)20-20 |
|
M20¡¿1.5 |
|
20 |
|
120.5 |
|
105 |
|
85 |
|
73 |
|
12 |
|
6 |
|
18 |
|
15.5 |
|
18 |
|
18.5 |
|
25 |
|
8 |
|
GSS(B)25-25F |
|
M25¡¿1.5 |
|
25 |
|
139.5 |
|
124 |
|
99 |
|
87 |
|
12 |
|
8 |
|
22.6 |
|
15.5 |
|
22 |
|
23 |
|
32 |
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)25-25 |
|
M25¡¿2.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)25-40 |
|
M20¡¿2.0 |
|
40 |
|
175.5 |
|
160 |
|
120 |
|
108 |
|
12 |
|
8 |
|
22.6 |
|
15.5 |
|
22 |
|
23 |
|
32 |
|
10 |
|
|
|
ENGINEERING DATA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
|
Stroke
(mm)
S |
|
Max.
Energy/
Cycle(Nm)
E |
|
Max.
Energy/
Hour(Nm/h)
EC |
|
Max.
Shock
Force(N)
F |
|
Max.
Propelling
Force(N)
F |
|
Impact Speed
(m/s) |
|
Return
Spring
Force(N) |
|
Weight
(g) |
|
H
(high speed) |
|
No symbol
Basic type |
|
L
(low speed) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)8-6 |
|
6 |
|
3 |
|
6000 |
|
625 |
|
200 |
|
3.3 under |
|
2.5 under |
|
1.1 under |
|
2.9-5.8 |
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)10-8 |
|
8 |
|
5 |
|
12500 |
|
780 |
|
400 |
|
3.3 under |
|
2.5 under |
|
1.0 under |
|
2.9-6.8 |
|
23 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)12-10 |
|
10 |
|
7 |
|
17500 |
|
875 |
|
250 |
|
2.0 under |
|
1.5 under |
|
1.0 under |
|
3.9-6.8 |
|
34 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)14-15(F) |
|
15 |
|
10 |
|
35200 |
|
850 |
|
500 |
|
3.0 under |
|
2.0 under |
|
1.0 under |
|
4-14 |
|
65 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)20-20 |
|
20 |
|
30 |
|
52500 |
|
1875 |
|
850 |
|
2.7 under |
|
2.0 under |
|
1.4 under |
|
9.8-17.6 |
|
165 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)25-25(F) |
|
25 |
|
80 |
|
72000 |
|
4000 |
|
1600 |
|
2.8 under |
|
2.1 under |
|
1.0 under |
|
15-30.3 |
|
300 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GSS(B)25-40 |
|
40 |
|
128 |
|
75000 |
|
4000 |
|
1600 |
|
2.8 under |
|
2.0 under |
|
0.9 under |
|
15-32 |
|
315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
